CIS測試方案

近兩年,全球CIS（CMOS圖像傳感器）需求出現了爆發式增長，據IC Insights預測,2021年CIS銷售額將年增19%, 至228億美元，有望連續10年刷新紀錄。移動應用正在越來越多地采用多攝像頭和指紋掃描攝像頭技術進行用戶身份驗證。隨著芯片設計復雜度的增加，所需測試時間也在相應增長。此外，汽車應用領域還面臨著封裝芯片測試中低溫和高溫測試的影響，不同溫度下的多道測試也使測試次數明顯增加。隨著圖像傳感器越來越復雜化,新功能越來越多,如何加快測試時間和上市時間成為一大焦點。國外的CMOS圖像傳感器測試設備研發有近+年的歷史,一些大的測試設備提供商都有相應的設備。但他們的設備價格非常昂貴，一般都需要幾十萬美元。

加速科技具有250Mbps以上高性能數字混合測試機，利用多年積累的高速分布式通信技術和高性能算法加速技術,提供一整套高性能低成本的CIS測試解決方案。該解決方案支持高達64顆2.5Gbps MIPI D PHY接口采集，滿足了日益增長的高分辨率圖像傳感器需求，利用高達160Gbps分布式通信技術實現高速圖像釆集,圖像功能測試數據和DC數據無縫融合。利用高性能算法加速技術可以大大加快圖像算法處理時間，大大提高整體測試時間，同時還允許客戶實現定制化的圖像測試算法來創建并保護測試IP。

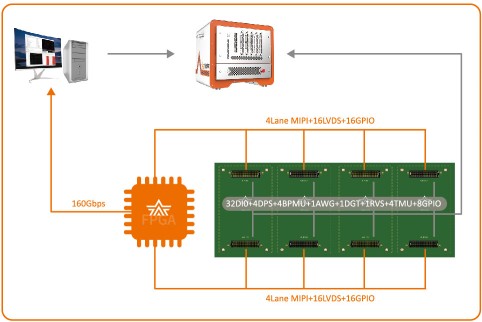

CIS測試系統架構

CIS測試系統優勢

• 支持 1.6Gbps~2.5Gbps MIPI D PHY接口

• 支持2.5Gbps C PHY （定制板卡）

• 支持定制LVDS接口

• 支持4~64顆并測

• 支持4組40Gbps高速通信接口

• 支持250Mbps/500Mbps/lGbps數字板卡

• 支持最高160通道數字電源

• 支持客戶定制光源

• 搭配專業SoC數字板卡，實現強大的SoC測試能力

• 支持DC數據和圖像功能測試數據融合管理

• 幵放FPGA內實現圖像測試算法

CIS測試系統應用場景

CIS FT測試示意圖

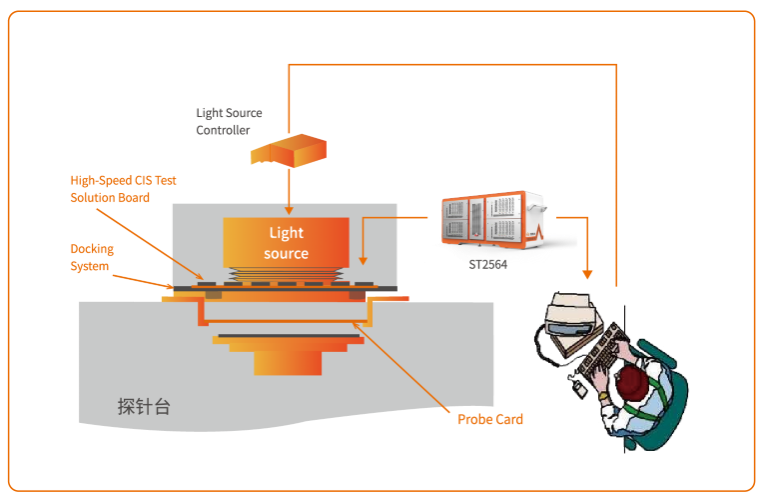

CIS CP測試示意圖
